Як обрати ВЧ перехідник

ВЧ перехідники та роз’єми призначені для здійснення надійних з’єднань у коаксіальних лініях зв’язку. Адаптери застосовують як для з’єднання роз’ємів однакових серій, так і для поєднання різних типів з’єднань.

Як вибрати високочастотний перехідник

Вибираючи адаптер, який пропонує магазин A-Comms, в першу чергу звертають увагу на те, який спосіб монтажу він використовує (це може бути обжим, паяння або накрутка) – потрібно заздалегідь визначитися, як підключати один до одного елементи системи, і переконатися, що все необхідне для цього обладнання, наприклад, інструмент для зачистки коаксіального кабелю.

Також варто звернути увагу на форму пристрою – вона може бути пряма або кутова. Що вибрати, залежить від того, як пролягатиме кабель і в яких умовах доведеться підключати один до одного елементи системи.

Незважаючи на свою досить скромну ціну, адаптер є вкрай важливою частиною кабельного складання. Від його якості залежить те, яким буде рівень перешкод у системі, оскільки навіть найменші зазори при з’єднанні серйозно позначаться на сигналі та рівні втрат на лінії. Тому не слід економити, купуючи ці пристрої у сумнівних постачальників

Навіщо потрібний високочастотний перехідник

ВЧ перехідник забезпечить з’єднання кабелю та антени, якщо наприклад використані роз’єми різної серії або однієї й тієї ж, але однакові за виконанням. Наприклад, для з’єднання антени з роз’ємом N-male і кабелю з роз’ємом N-male знадобиться антенний перехідник N N з виконанням розетка – розетка (female-female) або мама-мама. Для адаптації різних типів роз’ємом не обов’язково використовувати перехідник, можна застосувати кабельне складання потрібної довжини з відповідними конекторами.

Існує багато видів та підвидів ВЧ-конекторів.

Класифікувати роз’єми можна за кількома категоріями:

• спосіб з’єднання – різьбовий, байонетний, врубний;
• за призначенням – для з’єднання кабелів між собою, для приєднання кабелю до приладу, впаяних у плати;
• за розміром опору – 50-Омні та 75-Омні;
• за матеріалом діелектрика – поліетиленові, фторопластові, полістиролові, керамічні, прес-порошкові;
• формою – прямі, кутові;
• за способом кріплення центральної жили та обплетення до елементів роз’єму – пайка, накрутка, обжим.

Різні перехідники – це важливі компоненти кожного, хто займається радіозв’язком. Вони забезпечують надійність та стабільність сигналу, що особливо важливо в радіоаматорській практиці.

Поширені типи ВЧ роз’ємів

На https://a-comms.com.ua/vch-perekhidnyky/ можна знайти перехідники з різними типами роз’ємів:

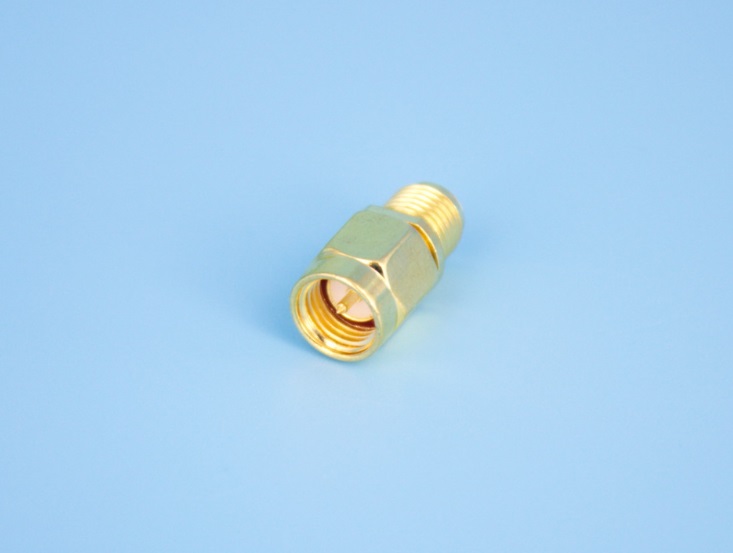

• SMA – одні з найпоширеніших ВЧ роз’ємів, що використовуються для частот до 18 ГГц. Мають різьбове з’єднання та застосовуються в багатьох областях, включаючи радіозв’язок та бездротові пристрої;
• N-Type – роз’єм активно задіяні для роботи з частотами до 11 ГГц. Забезпечують надійне з’єднання. Завдяки гарному захисту від вологи та пилу роз’єми N-Type є відмінним рішенням для радіолокаційних та радіомовних систем;
• BNC – використовуються для частот до 4 ГГц. Відрізняються швидким з’єднанням за допомогою байонетного механізму, що зручно під час проведення експериментів та тестування;
• TNC – модифікація роз’єму BNC з різьбовим з’єднанням. Це робить його оптимальним вибором для роботи з сигналами ВЧ;
• SMB – застосовується для частот до 4 ГГц. Гарантується швидке з’єднання з допомогою механізму snap-on;
• MCX – роз’єм має мініатюрний розмір і застосовується для частот до 6 ГГц. Він встановлюється в портативних пристроях та приладах;
• 7/16 DIN: Роз’єм призначений для високих потужностей та частот до 7,5 ГГц. Відрізняється надійністю та гарною ізоляцією.
