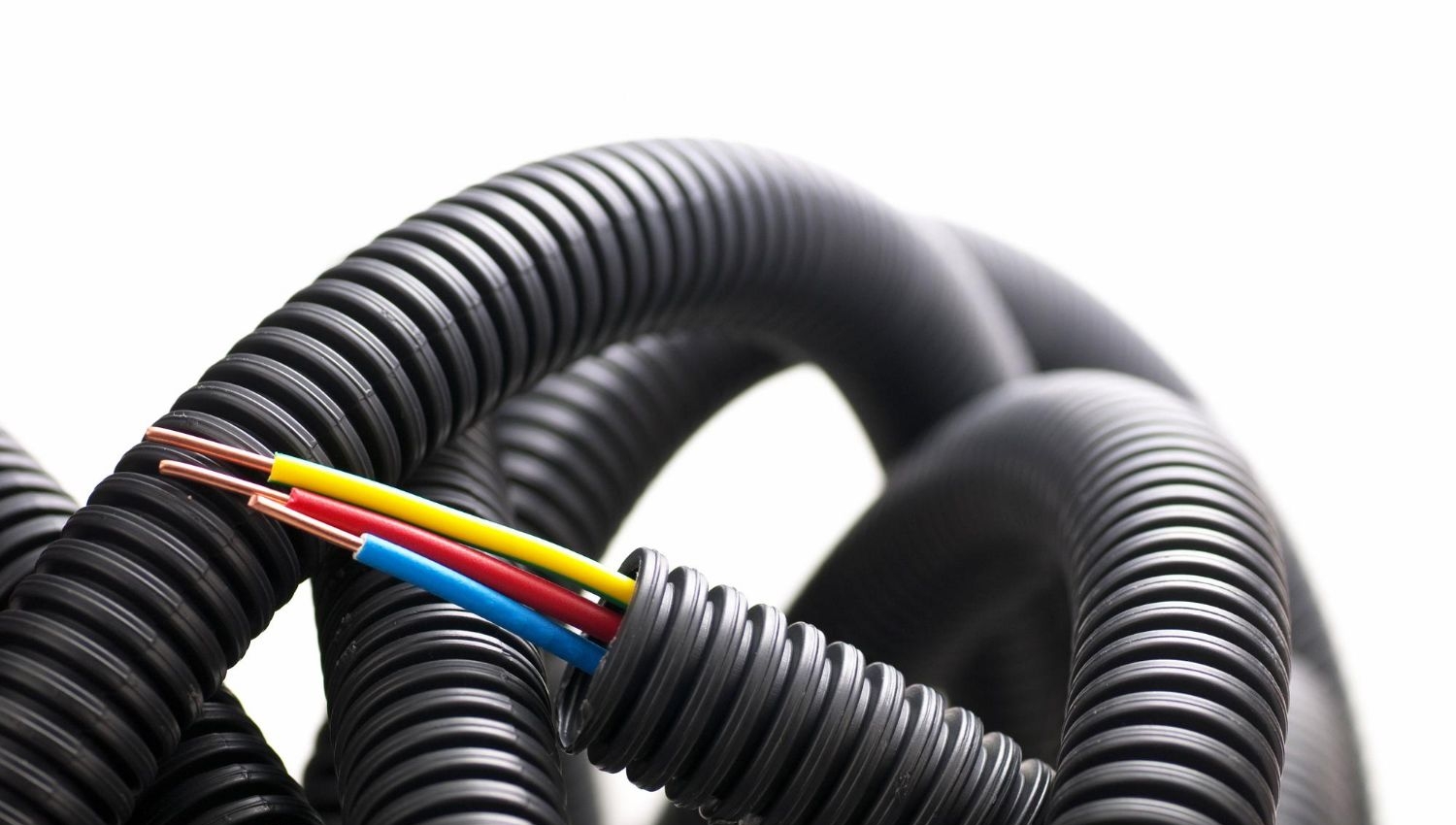

Під час монтажу електропроводки важливо не лише обрати якісний кабель, а й правильно підібрати захисну трубу, в якій він проходитиме. Цей елемент часто недооцінюють, однак саме він забезпечує безпеку, надійність та зручність обслуговування електромережі. Труба для кабеля виконує різні функції – від механічного захисту до забезпечення належної вентиляції. Щоб система працювала без збоїв, важливо враховувати характеристики не лише труби, а й самого кабелю. Далі ми розглянемо, як правильно поєднувати тип кабелю та трубу, щоб уникнути поширених помилок.
Чому важливо враховувати тип кабелю при виборі труби
Різні типи кабелів мають специфічні вимоги до захисту залежно від їхнього призначення та умов використання. Розуміння цих особливостей допомагає обрати правильну трубу. Розглянемо основні типи кабелів.
- Силові. Використовуються для передачі електроенергії під високими навантаженнями, потребують міцних труб із захистом від фізичних ушкоджень.
- Сигнальні. Чутливі до електромагнітних перешкод, тому труби для них повинні забезпечувати екранування.
- Коаксіальні. Застосовуються для передачі даних (наприклад, у телекомунікаціях), потребують гнучких труб для складних трас.
- Оптичні. Делікатні, необхідний захист від згинів і механічних пошкоджень, часто з армуванням.
Розуміння типу кабелю та його вимог до ізоляції дозволяє підібрати трубу, яка забезпечить надійність і безпеку електросистеми.
Як правильно підібрати діаметр труби
Найчастіша помилка – підбір труби без урахування розмірів кабелю або кількості проводів. Це ускладнює монтаж і знижує безпеку експлуатації. Практичні рекомендації щодо діаметра труби:
- внутрішній діаметр труби повинен бути в 1,3-1,5 рази більшим, ніж діаметр кабелю;
- для кількох кабелів враховуйте загальну площу поперечного перерізу, а не просто кількість;
- для гнучких кабелів (ШВВП, NYM) допустиме щільніше укладання;
- для жорстких кабелів (ВВГ, АВВГ) обов’язково залишайте запас простору.
Надто тісна труба ускладнює прокладку, підвищує ризик пошкодження ізоляції та перегріву. Занадто велика – недоцільна фінансово.
Який тип труби підійде для вашого кабелю
Окрім діаметра, критично важливо правильно обрати тип труби залежно від кабелю та середовища, де буде здійснено монтаж. Що варто враховувати при виборі:
- Тонкий сигнальний кабель (інтернет, домофон). Гофротруба 16-20 мм.
- Силові кабелі (розетки, освітлення). ПВХ або ПНД труби 25-32 мм.
- Прокладка в бетон або стяжку. Армована гофра з підвищеною міцністю.
- Зовнішній монтаж (вуличний). Труби з УФ-захистом або металеві.
- Вологі приміщення або виробництво. Герметичні труби зі ступенем захисту IP65+.
Немає універсального варіанту. Важливо оцінити не лише тип кабелю, а й зовнішні умови – тоді монтаж буде надійним та довговічним.
Найпоширеніші помилки, яких варто уникати
Навіть якісні матеріали не врятують, якщо монтаж виконано з порушенням базових правил. Нижче – типові помилки, які трапляються найчастіше. ТОП-5 помилок при виборі та монтажі труб:
- підбір труби без урахування фактичного розміру кабелю;
- застосування пластикової труби в пожежонебезпечних або гарячих зонах;
- занадто щільне заповнення труби кількома кабелями;
- відсутність запасу на вигини, особливо при використанні жорсткої труби;
- прокладка кабелю без клем або коробки – прямо в трубу.
Підбір труби під тип кабелю – це ключовий етап у плануванні безпечної та зручної електромережі. Правильно підібрана труба гарантує довговічність кабелю, спрощує монтаж і знижує ризики під час експлуатації. Якщо ви працюєте з електрикою або плануєте монтаж у власному будинку, не ігноруйте ці нюанси.
